深層測斜原理

在支護樁內或土體中埋設專用測斜管，通過滑動式測斜儀探頭放置管中，測得前后幾次位移量，再相減計算得出所需位移增量。當測頭的敏感軸與基準軸（地球的重力軸）有一個角度時，測頭中的加速度計就有一個輸出值，如公式（1）所示。

U=A+K×G×Sinθ（1）

式中：A加速度計的偏值（零偏），K加速度計的標度因數，G地球重力加速度，θ傾角

為了消除加速度計零偏的影響，在測試時采用正反兩次測試，比如分別在東西方向上進行測試，可以先測試東方向上的數據，記作U1，再進行西方向上的測試，記作U2，將U1-U2得到公式（2）。

U1-U2=2KGSinθ（2）

Sinθ=Δi×1/L（3）

式中：L導輪輪距500mm，Δi水平位移（單位：mm），θ傾斜角

將公式3代入公式2可以得到

Δi=（U1-U）2L/2KG（4）

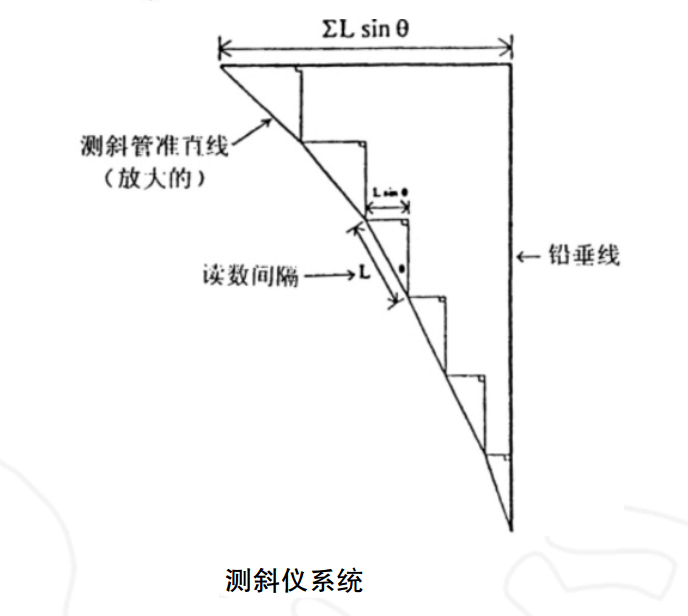

對于一個測孔，在確定的方向上，各測試點的位移總和即為

Δ總=ΣΔi

測斜儀選用及測斜管埋設要求

（1）測斜儀的系統精度不應低于0.25mm/m，分辨率不應低于0.02mm/500mm。

（2）測斜管應在基坑開挖1周前埋設。

（3）測斜管在埋設前應檢查測斜管質量，測斜管連接時應保證上、下管段的導槽相互對準、順暢，各段攔頭及管底應保證密封。

（4）測斜管埋設時應保持豎直，防止發生上浮、斷裂、扭轉；測斜管一對導槽的方向應與所需測量的位移方向保持一致。

（5）當采用鉆孔法埋設時，測斜管與鉆孔之間的孔隙應填充密實。

（6）當測斜管使用前，應用清水沖洗干凈。

（7）當采用底端作為起算點時，管底埋設深度應在基巖處或進入足夠的基坑底深度（正常情況深入基坑底不少于5米）。

（8）當以上部管口作為深層水平位移的起算點時，每次監測均應測定管口坐標的變化變修正。
